Установка для наплавки листов АД380М

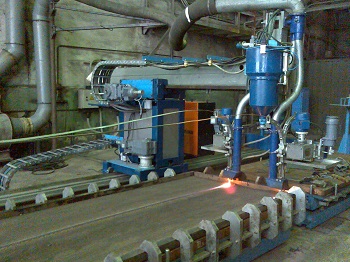

Установка АД380М состоит из тележки с двумя наплавочными головками, перемещающейся по направляющей, и двух столов для крепления стального листа размером 2600 х 1500 мм. Тележка может перемещаться с рабочей и маршевой скоростью. Установка комплектуется двумя источниками питания ВДУ-1250 с жесткой внешней характеристикой. Наплавочная установка АД380М была введена в эксплутацию на Магнитогорском металлургическом комбинате (Россия) в 2009 году.

Износостойкая наплавка на базе карбидов хрома листовых конструкций увеличивает срок службы в 1,5 – 2,5 раза

В качестве электродного материала используется самозащитная порошковая лента, обеспечивающая наплавленный металл следующего химического состава: С - 4,5 %; Cr - 30,0 %; Mo - 1,0 %. Твердость наплавленного слоя 60 HRC.

Для наплавки листов толщиной от 5 до 7 мм применяется порошковая лента сечением 10,0х3,0 мм, а листов толщиной от 8 до 15 мм - сечением 16,5х4,0 мм.

Программа работы оборудования предусматривает наложение валиков вдоль наплавляемого листа при перемещении дуги в обоих направлениях с прерыванием горения дуги в крайних положениях при переходе на шаг наплавки. После перемещения на шаг наплавки дуга автоматически зажигается и перемещается в направлении, противоположном направлению предыдущего валика. Величина шага наплавки и время остановки (остывания) в крайних положениях задается оператором на дисплее.

Система управления установкой выполнена на современном программируемом контроллере и позволяет производить наплавку в автоматическом режиме по  программе на двух столах поочередно с производительностью 1 лист размером 2600 х 1500 мм в рабочую смену при двухдуговой наплавке.

Получаемые биметаллические листы путем раскроя, резки и гибки можно легко трансформировать в широкую гамму деталей для различных металлоконструкций, продлевая их работоспособность в несколько раз.
