Система управления СУ331 стендом для электрошлаковой сварки криволинейных неповоротных стыков стальных металлоконструкций

   Система СУ331 предназначена для управления технологическим процессом электрошлаковой сварки криволинейных неповоротных стыков стальных металлоконструкций.

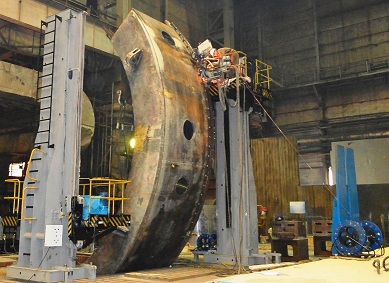

  В мае 2016 года в цехе КИМК (Корпус изготовления металлоконструкций) предприятия  АО "Ормето-ЮУМЗ" (г. Орск, Россия) был введён в эксплуатацию стенд для сварки неповоротных стыков с уникальным сварочным аппаратом АШ 115М2, который  перемещается по гибкому рельсовому пути, установленному на изделии. Конструкция аппарата разработана ОКТБ ИЭС им. Патона.

   Система управления СУ331, построенная на базе программируемого контроллера типа CJ1M, обеспечивает работу установки в ручном и автоматическом режимах.

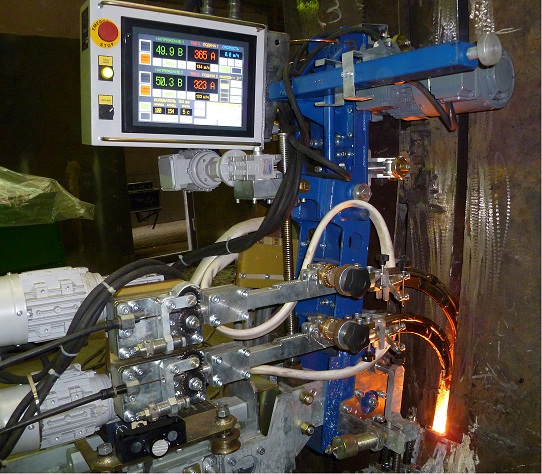

   Удобный пульт управления с цветным сенсорным дисплеем типа NS12 позволяет оператору задавать параметры сварки, а также контролировать работу механизмов установки. Кроме отображения органов управления и датчиков, на дисплей выводятся технологические и аварийные сообщения.   Электрооборудование системы управления размещается в отдельно-стоящем  шкафу управления, который  расположен рядом с установкой. Дисплей находится на пульте, который закреплен непосредственно на аппарате.
